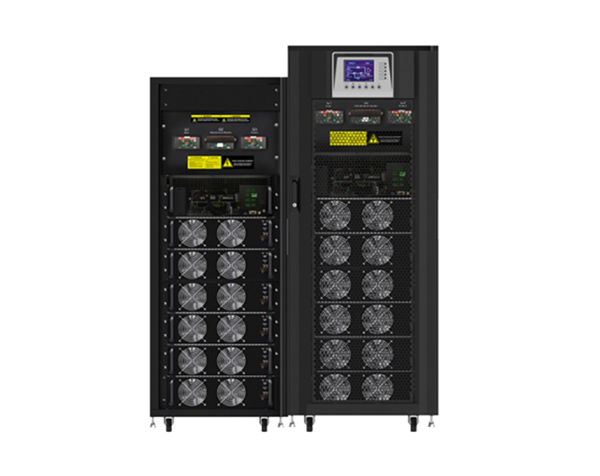

系統概述
本產品是一款雙轉換在線式模塊化結構的UPS系統，具有并聯冗余的特性, 可以完全取代傳統的1+1并機系統。且輸入諧波失真度THDI≤5％，整機效率 AC~AC達 95％，可以說MT系列產品是一款高可靠、高效率的綠色電源。同時具有強大的遠程監控和人機通訊介面，非常適合中大型數據中心、精密設備、電信行業的使用。
用負載類別
該系列產品設計應用環境為中大型關鍵設備系統。如：中大型數據處理中心、關鍵醫療設備、制造業控制系統和電信設備等行業。如：數據中心、通信機房、網絡管理中心，金融中心、證券交易、結算中心，銀行數據中心，大型的劇院、體育場館，交通管制中心，公路，鐵路的隧道照明及監控中心，港口、碼頭的信息中心，半導體生產線，企業自動化生產線及其控制系統等。
性能指標高
1、SKMK系列電源系統為模塊化冗余并聯系統的設計，由1至10個額定容量為20KVA的UPS功率模塊所組成，可在線熱插撥進行擴充。用戶可 在負載容量增加的情況下，以增加模塊的數量進行UPS系統的擴容，可擴展性強，大大降低了用戶運營資金的投入；
2、SKMK系列電源系統引用了 的電源相位及容量的多制式技術，可根據電源輸入情況進行“三相輸入三相輸出”、“三相輸入單相輸出”方式的選擇，并保持總功率不變；
3、 SKMK系列電源系統中的模塊是相對獨立控制的，任何模塊發生故障系統不受任何影響，充分發揮冗余功能的效用，全面保障設備正常運轉，實現 的故障冗余；
4、 SKMK系列電源系統利用 的智能故障脫機的熱插撥技術，單體故障的功率模塊可以任意熱線投入或退出并聯單元，無需停電操作， 實現并聯系 統的在線維護；
5、SKMK系列電源系統并聯技術，具有超強的并聯能力，將UPS電源系統的高可靠性提高到一個新的高度，其平均無故障時間值（MTBF） 是傳統UPS系統的1.5倍， 平均無重大故障值（MTBCF）是傳統UPS系統的3倍，平均修復時間值（MTTR）縮短到僅需5分鐘；
6、SKMK系列電源系統的雙向信息監控和自我測試功能，可全面了解電源系統運行情況；
7、 SKMK系列電源系統采用 的PFC電路設計，輸入總諧波失真（THDI）達到5%，單位輸入功因PF=0.99，線性負載條件下，輸出總諧波失真（THD）低于2%。極大降低電網污染，有效減少電網負荷和電源損耗，整機效率高達95%，大幅節省能源。
安全、穩定、易維護
1、采用冗余模塊技術，提升了系統的安全、穩定性；
2、在線熱插拔技術的應用，可大大降低系統故障的修復時間；
3、采用模塊化設計，平均無故障時間值（MTBF）是傳統UPS系統的1.5倍；
·4、系統設計中90%以上元器件采用國際品牌，設備出廠前經過了24小時老化和相關驗證測試，保證系統的高可靠性。
技術參數
30U
額定功率(kVA) | 單位 | 30 | 60 | 90 |
尺寸(寬 x 深 x 高) | mm | 600 x 1100 x 1475 | ||
重量 | kg | 295 | 325 | 355 |
顏色 | N/A | 黑色 | ||
防護等級IEC (60529) | N/A | IP20 (前門和后門開啟或關閉) | ||
42U
額定功率(kVA) | 單位 | 30 | 60 | 90 | 120 | 150 | 180 | 210 |
尺寸(寬 x 深 x 高) | mm | 600 x 1100 x 2010 | ||||||
重量 | kg | 275 | 305 | 335 | 365 | 395 | 425 | 455 |
顏色 | N/A | 黑色 | ||||||
防護等級IEC (60529) | N/A | IP20 (前門和后門開啟或關閉) | ||||||
整流器交流輸入(電源)
額定功率(kVA) | 單位 | 30~210 |
額定交流輸入電壓 | Vac | 380/400/415 (三相且與旁路共享 中性線) |
輸入電壓容差 | Vac | 305 ~ 477; 304 ~ 208 (輸出降低 低于70%) |
頻率 | Hz | 50/60 (容許范圍： 40Hz ~ 70Hz) |
功率因子 | kW/kVA, 全載(半負載) | 0.99 (0.98) |
諧波失真 | THDI% FL | <3 |
電池
直流電路 | ||||||||
額定功率(kVA) | 單位 | 30 | 60 | 90 | 120 | 150 | 180 | 210 |
鉛酸電池?cái)?shù)目 | 額定 | 216 (6 個x 36 12V 電池組) | ||||||
| 240 (6 個 x 40 12V 電池組) | |||||||
最小 | 192 (6 個 x 32 12V 電池組) | |||||||
浮動電壓 | V/個 | 2.3V/個 定電流定電壓充電模式 | ||||||
溫度補償 | mV/ /cl | -3.0 (選配) | ||||||
紋波電壓 | % V float | ≤1 | ||||||
紋波電流 | % C10 | ≤5 | ||||||
升壓電壓 | VRLA | 2.35V/cell 定電流定電壓充電模式 | ||||||
EOD 電壓 | V/cell | 1.67V/cell | ||||||
電池充電器 | V/cell | 有限電流定電壓充電模式浮動電壓2.3V/cell 升壓電壓2.35V/cell | ||||||
電池充電功率1 電流 (可調) | kW | 30 | 60 | 90 | 120 | 150 | 180 | 210 |
A | 8 | 16 | 24 | 32 | 40 | 48 | 54 | |
注： 1. 在低電壓輸入時，UPS 充電功率會隨負載減少而上升 ( 到上述 電流)。 | ||||||||
逆變/變頻器輸出 (連接關鍵負載)
額定功率(kVA) | 單位 | 30 ~ 210 |
額定交流電壓1 | Vac | 380/400/415 (三相四線，中性線電位參考旁路中性 線電位) |
頻率 | Hz | 50/60 自動選擇 |
過載 | % | 105%~110%時 60 分鐘 110%~120%時 10 分鐘 121%~150%時 1 分鐘 >150% 時 200 毫秒 |
中性線電流容量 | % | 170% |
穩態電壓穩定性 | % | ±1 (平衡負載), ±2 (100% 不平衡負載) |
總諧波電壓 | % | <1 (線性負載), <4 (非線性負載 3) |
同步 | +/- 1Hz, +/- 2Hz, +/- 4Hz (預設： 4Hz) | |
注： 1. 出廠預設是 400V。可委托改成 380 或 415V 。 | ||
旁路電源輸入
額定功率(kVA) | 單位 | 30 ~ 210 |
額定交流電壓1 | Vac | 380/400/415, (三相四線式，與逆變/變頻器輸入共享中性 線，且為輸出端的中性線參考電位) |
額定電流 | A | 30U 時 90KW è 171, 380V / 164, 400V / 157, 415V 42U 時 120KW è 228, 380V / 218, 400V / 209, 415V 42U 時 210KW è 397, 380V / 380, 365V / 329, 415V |
過載 | % | 105%~110%時 60 分鐘 110%~120%時 10 分鐘 121%~150%時 1 分鐘 >150% 時 200 毫秒 |
旁路保護措施 | N/A | 斷路器(規格 100% 額定輸出電流) |
額定中性線電流 | A | 1.7 × In |
頻率 | Hz | 50/60 自動選擇 |
切換時間(旁路和逆變/ 變頻器之間) | ms | 同步切換：≤20ms |
旁路電壓限制范圍 | %Va c | 上限：+10, +15 or +20；預設： +15 下限：-10, -20, -30；預設： -20 (穩態旁路電壓的延遲時間：10s) |
頻率范圍 | Hz | +/- 1Hz, +/- 2Hz, +/- 4Hz (預設：4Hz) |
注：1. 出廠預設是 400V?？晌懈某?380 或 415V 。 | ||
